最近充电头网拿到了意昂2一款小金刚PD20W充电头，其配备可折叠插脚，整体看上去十分光滑简洁。另外充电器支持PD、PPS等快充，兼容性不错，可满足iPhone 12系列手机快充需求。下面就对这款充电器进行拆解，一起来看看设计做工。
因图片内容较多，本篇拆解分为上下两部分，本篇为意昂2小金刚PD20W充电头拆解评测（下），
上篇可查看：意昂2小金刚PD20W充电头拆解评测（上）
一、意昂2小金刚20W充电器拆解

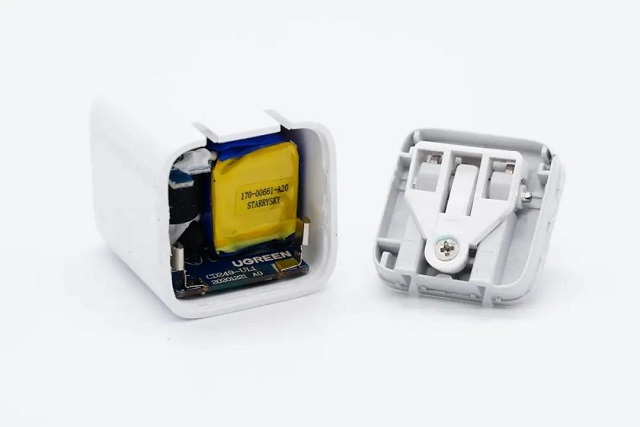

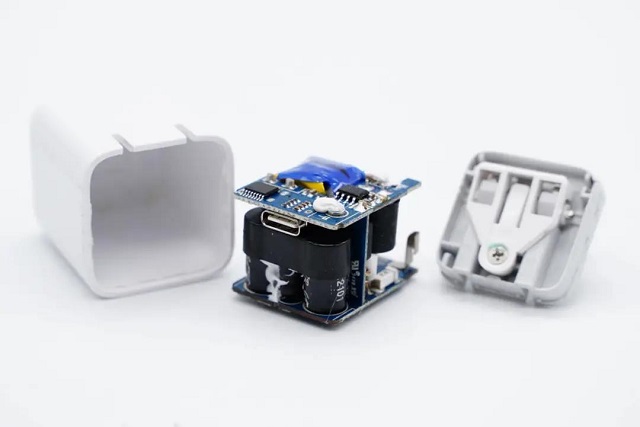

将输入端外壳拆开，插脚通过塑料板和螺丝封装固定，并通过金属片接触通电。

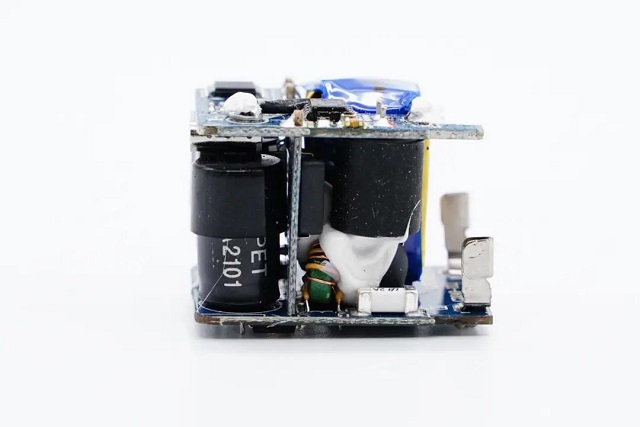

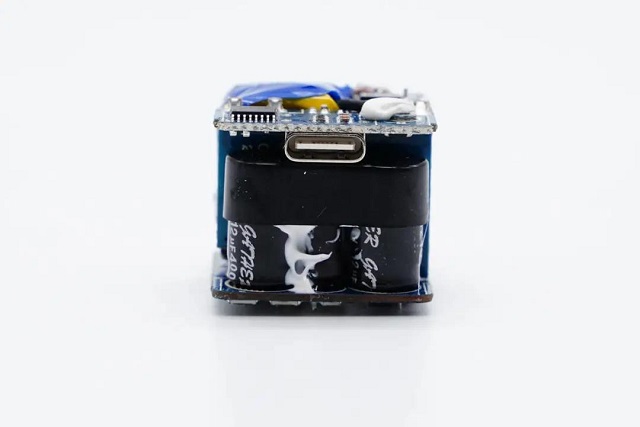

充电器采用三块PCB板组合焊接设计，连接小板设在中间，整体形成一个“工”字结构，整体平衡性会更好。
连接小板右侧设有保险丝、NTC浪涌抑制电阻以及共模电感，同时元器件打胶加固。

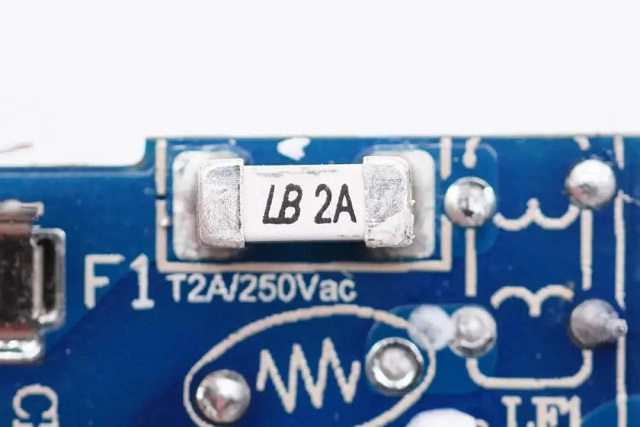

贴片保险丝特写，额定电流2A。

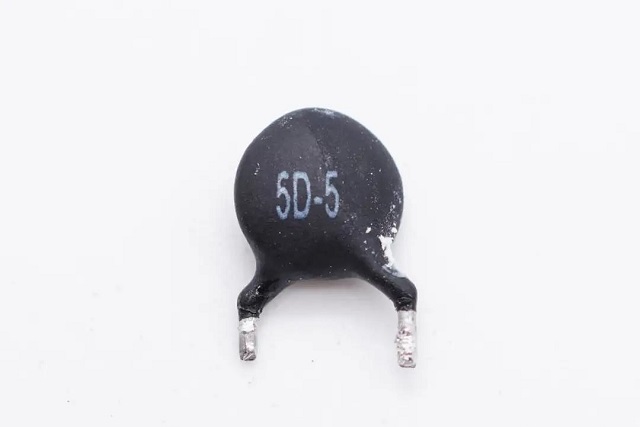

NTC浪涌抑制电阻用于抑制上电浪涌电流。

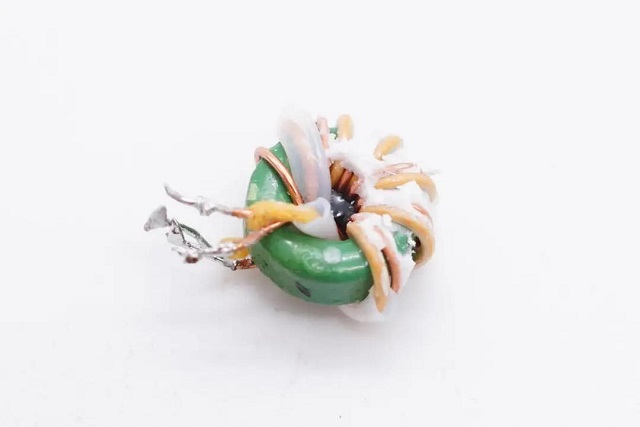

共模电感特写，用于滤除EMI干扰。

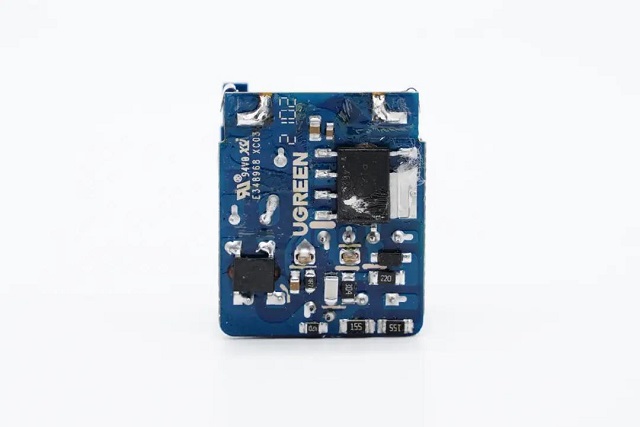

输入端小板背面设有整流桥和主控芯片。
连接小板另一侧设有两颗高压滤波电解电容以及工字电感，电容顶部有绝缘套管，与次级小板绝缘。
WRABS20MF整流桥特写。

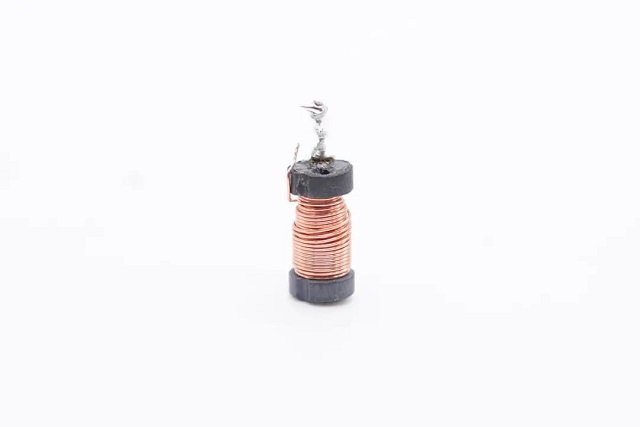

工字电感特写。

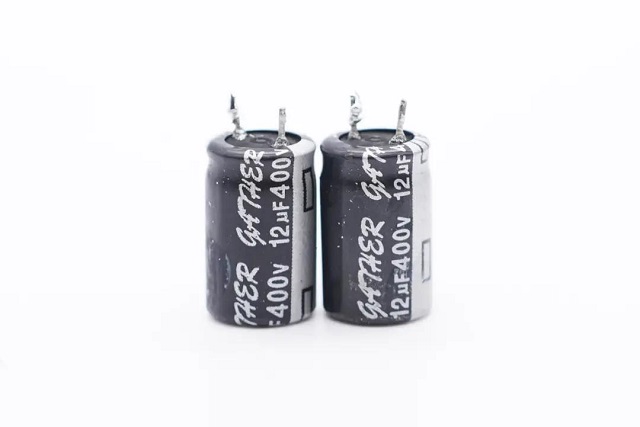

电解电容来自珠海凯泽鑫电子，规格均为400V 12μF。

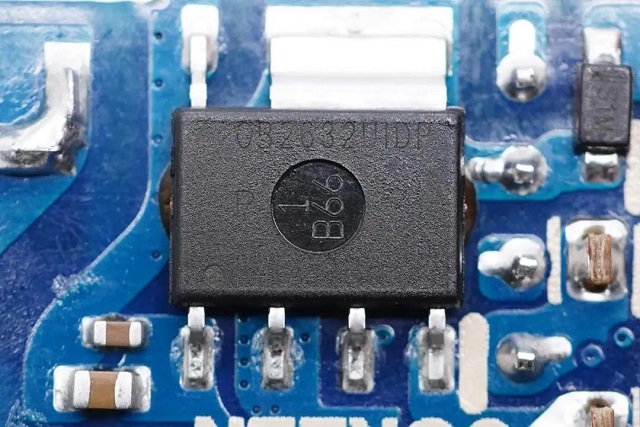

充电器主控芯片采用昂宝OB2632。
昂宝OB2632资料信息。
输出端小板对应变压器处镂空处理，以减小充电器体积。
变压器采用蓝黑绝缘胶带包裹，侧面贴有信息标签。
输出端小板背面设有次级同步整流芯片和协议IC，变压器次级输出线焊点打胶加固。

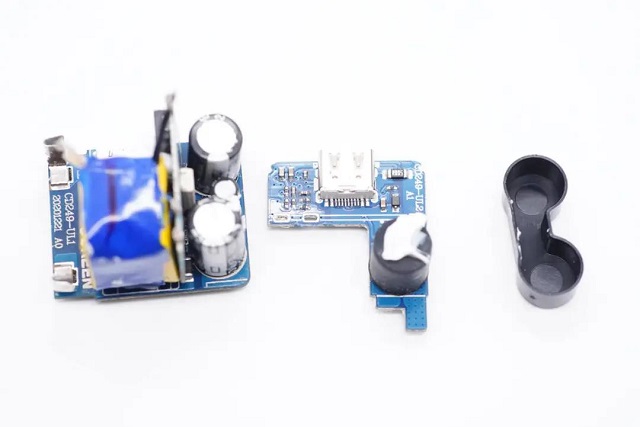

将输出小板拆下，小板上元器件与初级元器件交错布置，提高空间利用率。
正面设有输出滤波固态电容和VBUS开关管，电容外套绝缘管。
另外将连接小板也拆下，一面设有光耦。
另一面设有贴片Y电容。
CT 1018光耦，用于初级次级通信，反馈输出电压。

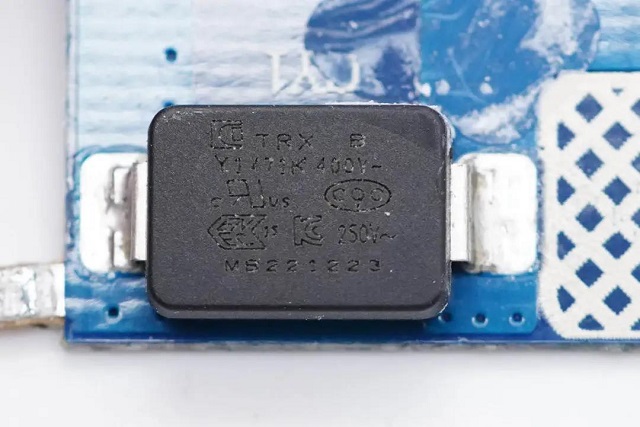

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

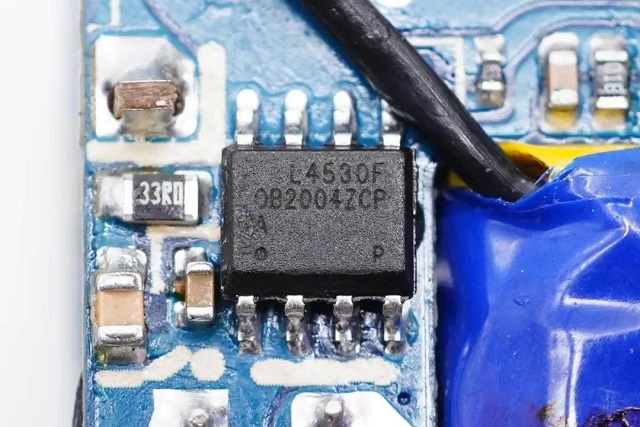

次级同步整流芯片采用昂宝OB2004Z，其内置NMOS，支持3-12V输出，集成度高。

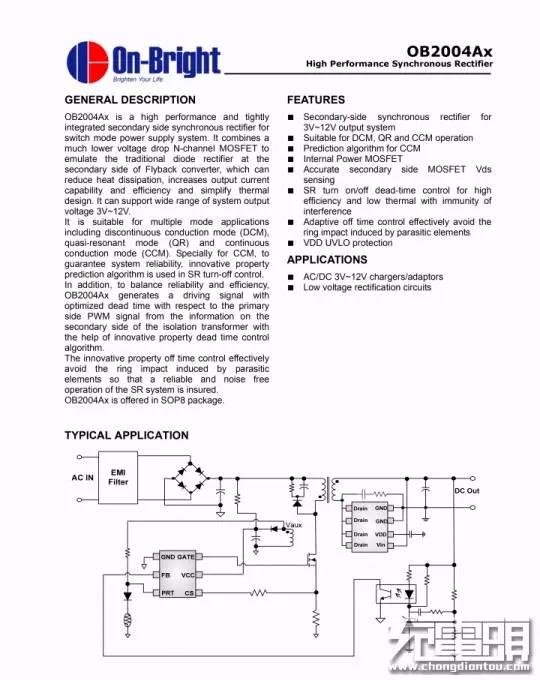

昂宝OB2004Ax 规格资料。

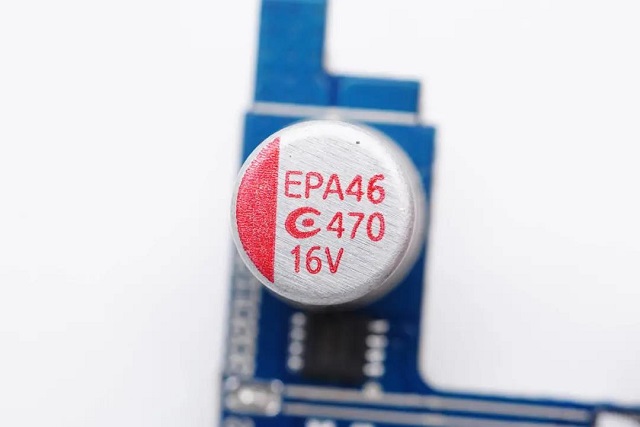

输出滤波固态电容来自钰邦，规格为16V 6470μF。

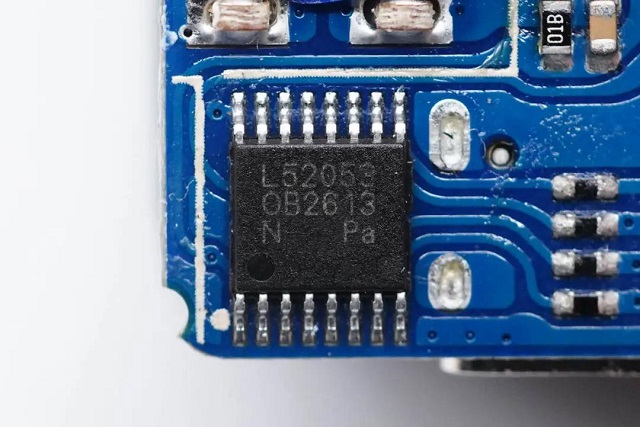

协议IC采用昂宝OB2613，用于支持PD协议和输出电压反馈调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

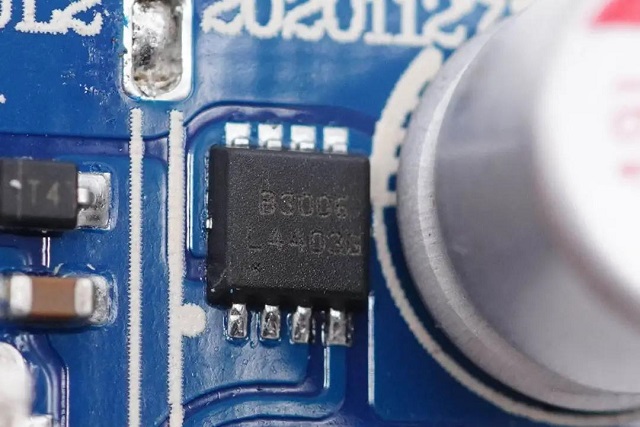

输出VBUS开关管特写，丝印B3006。

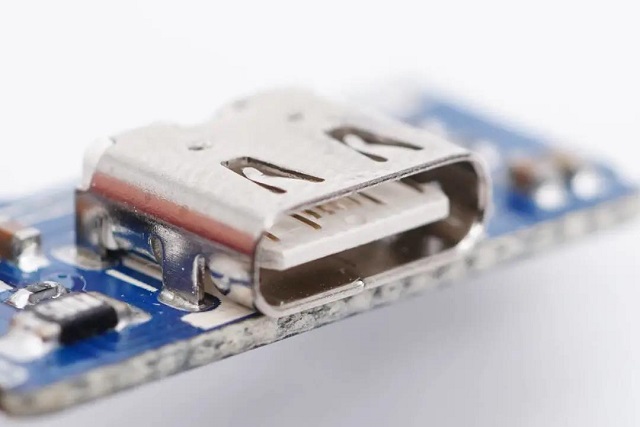

USB-C母座特写，过孔焊接。

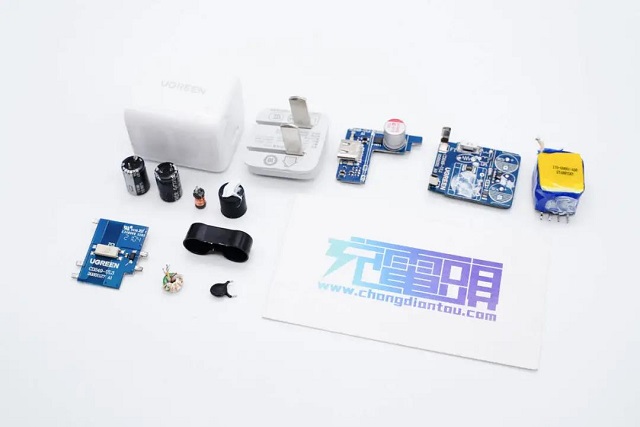

全部拆解完毕。
二、意昂2小金刚20W充电器总结
意昂2小金刚PD20W充电头机身为亮面设计，整体小巧而光滑，上手体验不错。
输入端切面设计，可以更好的贴合插座或墙壁，使用更稳定，配备可折叠插脚外出携带更方便。
充电器支持QC、FCP、PE2.0、PD、PPS快充协议，具备PPS电压档位，整体兼容性好，满足各大品牌手机快充需求。
此外，充电头网通过拆解了解到，充电器内部也是采用热门的三块PCB板组合焊接设计，“工”字结构，相对来说会更加稳定些。此外输出端小板对应变压器处镂空处理，可以减小充电器体积。充电器采用台湾昂宝OB2632+OB2004Z+OB2613全套快充解决方案，集成度高，在性能、体积、成本上很有优势，让产品更具竞争力。
